(zušlechtěná nástrojová ocel)
Jakosti
| ČSN | W.-Nr. | DIN | POLDI |
|---|---|---|---|
| (19 520) | 1.2312 | 40 CrMnS 8 6 | (GS 3) |
Chemické složení
| Jakost - ČSN | C | Si | Mn | Cr | Mo |
|---|---|---|---|---|---|
| (19 520) | 0,4 | 0,4 | 1,5 | 1,9 | 0,2 |
| Tepelné zpracování | |
|---|---|
| Žíhání na odstranění pnutí | 600°C |
| Kalící teplota | 840 - 880°C |
| Ochlazovací prostředí přetlak N2 | 3 bar |
| Dosažená tvrdost po kalení | 52 HRc |

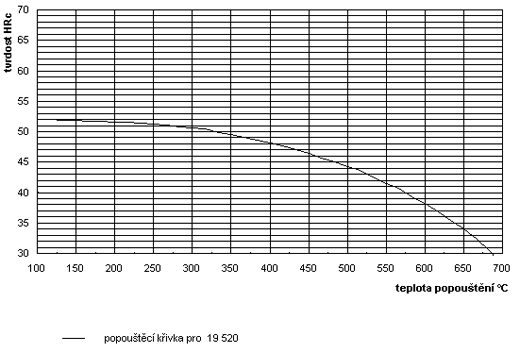

| Rozmezí popoušt. teplost | 100 - 650°C 1x2 hod. |
| Žíhání na měkko | 720 - 740°C |
| Tvrdost po žíhání | 230 HB |
